airflow-DAG

DAG는 airflow 작업들 사이에 관계와 순서 표현 구조입니다.

각 노드는 작업을 방향성을 갖는 전후/병렬 관계의 링크순서대로 실행합니다.

방향성 비순환 그래프의 요점은 작업 시퀀스를 두어 무한히 반복되는걸 허용하지 않는 것입니다.

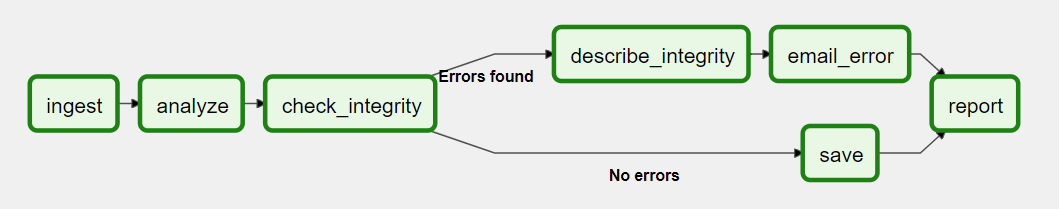

예를 들어 아래와 같은 DAG를 구성하면 ingest부터 마지막 report까지 순차적으로 실행합니다.

출처 곰탱푸닷컴 bearpooh.com/123

DAG 3가지 방식으로 선언합니다.

1. context안에서 생성과 동시에 실행을 하는 방식

with DAG(
    "my_dag_name", start_date=pendulum.datetime(2021, 1, 1, tz="UTC"),
    schedule_interval="@daily", catchup=False
) as dag:
    op = EmptyOperator(task_id="task")





2. 생성자로 선언하여 정의(실행)하는 방식(표준 생성자)

my_dag = DAG("my_dag_name", start_date=pendulum.datetime(2021, 1, 1, tz="UTC"),
             schedule_interval="@daily", catchup=False)
op = EmptyOperator(task_id="task", dag=my_dag)





3. @dag 데코레이터를 활용하여 실행하는 방식

@dag(start_date=pendulum.datetime(2021, 1, 1, tz="UTC"),
     schedule_interval="@daily", catchup=False)
def generate_dag():
    op = EmptyOperator(task_id="task")

dag = generate_dag()

---



DAG

• Upstream DAG: A DAG that must reach a specified state before a downstream DAG can run
• Downstream DAG: A DAG that cannot run until an upstream DAG reaches a specified state

upstream dag 는 downstream dag가 실행되기전 완료된 앞선의 작업입니다.

두개의 개념을 설명하는 이유는 두가지로 설정되 두개의 dag가 존재함다면 서로 연관있지만 다른 스케줄이라는점을 설명하고 날짜도 다르게 지정할 수 있습니다.





DAG 구성

해당코드는 기본적인 bashoperator를 작성한 코드입니다.

from datetime import datetime, timedelta
from textwrap import dedent
from airflow import DAG
from airflow.operators.bash import BashOperator


with DAG(
    dag_id='log_test_tg',

    default_args={
        'depends_on_past':False,
        'email':['woodywork1505@gmail.com'],
        'email_on_failure': False,
        'retries':1,
        'retry_delay':timedelta(minutes=5),
    },

    description='A simple DAG',
    schedule_interval="@once",
    start_date=datetime(2022, 5, 23),
    catchup=False,
    tags=['gt'],

) as dag:

    t1 = BashOperator(
        task_id='test1_print_date',
        bash_command='date',
    )

    t2 = BashOperator(
        task_id='test2_sleep',
        depends_on_past=False,
        bash_command='sleep 5',
        retries=3,

    )
    t1.doc_md = dedent(
        '''
        sample test
        '''
    )

    dag.doc_md = __doc__
    dag.doc_md = """
    this is a doc placed
    """

    templated_command = 'echo "hello"'

    t3 = BashOperator(
        task_id='templated',
        depends_on_past=False,
        bash_command=templated_command,
    )

    t4 = BashOperator(
        task_id='test4_hello',
        bash_command='echo "bye"'
    )

    t1 >> [t2, t3]
    t3 >> t4



DAG를 실행하기

DAG를 실행하는 방법은 두가지입니다.

- api에 의해 트리거 될 때 실행됩니다.

- 정해진 일정이 되면 schedule_interval 인자에 crontab스케줄값 처럼 셋팅하면 실행됩니다.



DAG구성요소

DAG의 구성요소는 몇가지 없습니다. args값을 다양하게 넣어 다양한 케이스를 만들 수 있습니다.



dag_id (str)

- 화면에서 출력될 DAG id(이름)



default_args (dict)

- 모든 작업 생성자에 arguments를 명시적으로 전달 할 수 있음



description (str)

- DAG에 대한 설명



schedule_interval (datetime.timedelta or str that acts as a cron expression)

- 스케줄링 횟수 날짜 시간을 지정하는 항목

- timedelta 객체가 execution_date에 추가



catchup

- 정해진 시간에 실행되지 못한 DAG를 늦게라도 실행하는 것을 catchup이라고 합니다.

- 과거의 작업은 중요하지 않고, 현재 DAG만 실행되어야 하는 경우에 설정됩니다.

1) DAG 생성시 지정
DAG('tutorial', catchup=False, default_args=default_args)

2) airflow.cfg 설정 변경
catchup_by_default = False

catchup을 true로 설정을 한다면, 시작날짜부터 하루 단위로 DAG가 순서대로 실행 될 것이다.

(.....)



start_date(datetime.datetime)

- 실제 실행 날짜

- backfill을 위해 실행 날짜 자체를 queue에 기록(저장)



max_active_run = (int)

- DAG level에서 최대 실행 개수



tags (option: list[str])

- 화면상에 보여지는 DAG를 나누는 그룹



---

실제 속성값

자세하게 속성값들을 설명하겠습니다. (여기부터는 위의 코드를 세분화 설명의 주석을 달아 두었습니다)

with DAG(
    dag_id='log_test_tg', #dag_id 실제 시각화 된 웹에 보여지는 이름
    description='A simple DAG', #설명
    schedule_interval="@once", #시간을 줄때 사용
    # schedule_interval='0 10, 16 * * *', #10시와 16시 하루 두번 실행
    start_date=datetime(2022, 5, 23), #언제부터 dag 시작되었는가
    catchup=False,
    tags=['gt'], #dag 카테고리 분류 기능

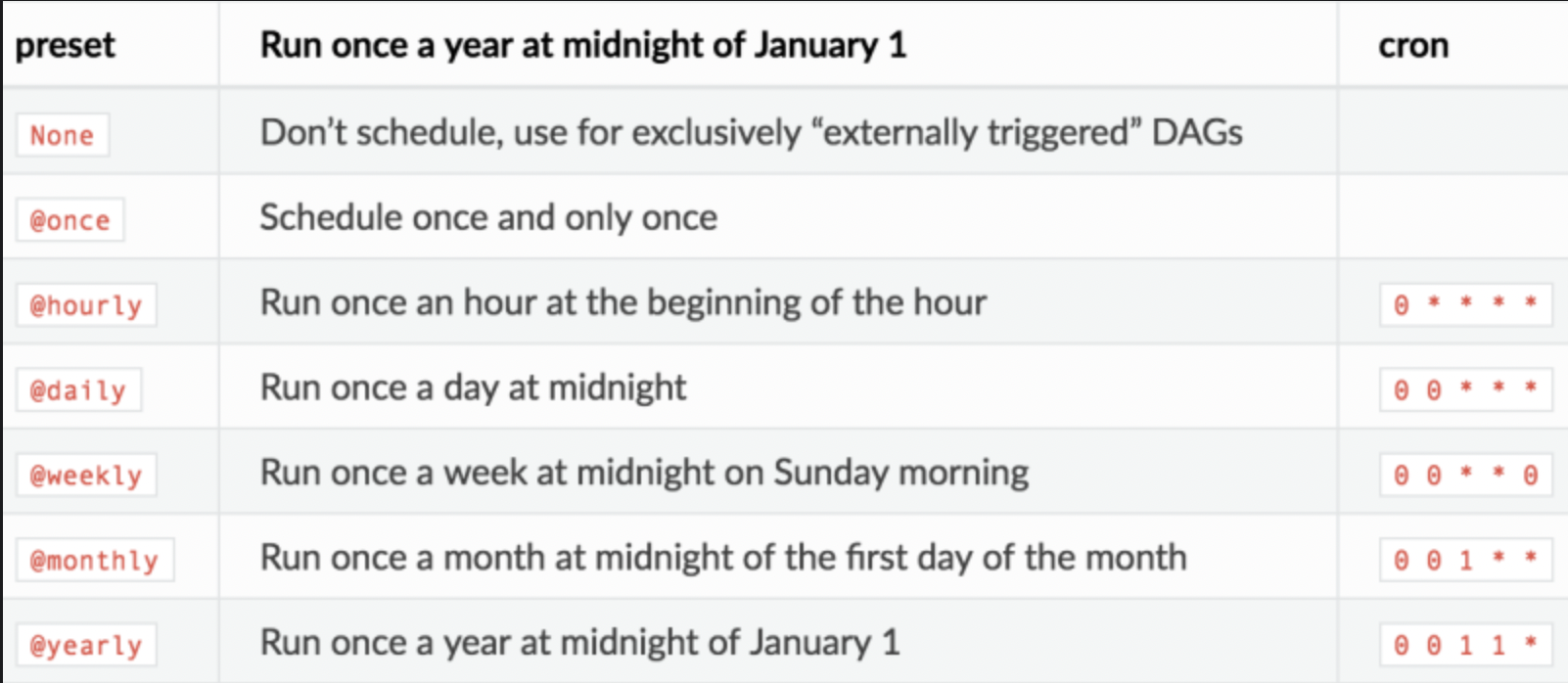

schedule_interval=" * * * *" 의 형식은 crontab schedule의 속성값과 같은 스케줄링으로 같은 포멧으로 입력해주면 됩니다.

ex)

45 22 * * *           -> 22시 45분 실행

0,10 17 * * 0,2,3  -> 매주 일(0), 화(2), 수(3) 17시 00분과 17시 10분에 실행

10 17 1,15 * *       -> 매달 1일과 15일 17시 10분에 실행

---



args

DAG안에 모든 오퍼레이터가 공통적으로 가져야할 인자들을 default_args에 담겨서 전달됩니다.

물론 operator를 선언할 때 변경 가능합니다.

    default_args={
        'depends_on_past': False,
        'email': ['airflow@example.com'],
        'email_on_failure': False,
        'email_on_retry': False,
        'retries': 1,
        'retry_delay': timedelta(minutes=5),
        # 'queue': 'bash_queue',
        # 'pool': 'backfill',
        # 'priority_weight': 10,
        # 'end_date': datetime(2016, 1, 1),
        # 'wait_for_downstream': False,
        # 'sla': timedelta(hours=2),
        # 'execution_timeout': timedelta(seconds=300),
        # 'on_failure_callback': some_function,
        # 'on_success_callback': some_other_function,
        # 'on_retry_callback': another_function,
        # 'sla_miss_callback': yet_another_function,
        # 'trigger_rule': 'all_success'
    }

owner (str)

- 해당 task의 소유자



deoenbds_on_past(bool)

- true 경우 task가 순차적으로 실행(이전 task 성공이거나 건너뛴 경우에만 실행)



email(str or list[str])

- 알림 받는 메일 주소, 여러 메일을 등록 할 수 있고 ,(comma) 나 ;(semi-colon)으로 분리



email_on_failure(bool)

- task 실패시 이메일 수신 여부



email_on_retry(bool)

- task 재시도 메일 수신 여부



retries(int)

- task가 실패할 경우 재시도 횟수



retry_delay(datetime.timedelta)

- 재시도 사이 딜레이 시간









---



첫번째 보이는 항목은 제어 흐름(control flow) 입니다.

테스크는 의존하는 모든 테스크들이 성공했을 때만 실행됩니다.

그러나 기본 동작을 변경 할 수 있는 방법들이 존재합니다.

- Branching

- Latest Only

- Depends On Past

- Trigger Rules



Branching

선행 작업의 결과에 따라 이어나갈 작업이 달라야 하는 겨우 Branch 분기로 나누어 줄 수 있습니다.



상황

1) 데이터 입력 후 검증

 - 데이터에 이상 징후가 포착될 경우, 추가 전처리 작업 실행

 - 아닐 경우 전처리 스킵



2) 모델 예측 후 적용

 - 모델 예측 결과 기준치 이하 , 초과 결과에 따라 다른 작업 실행

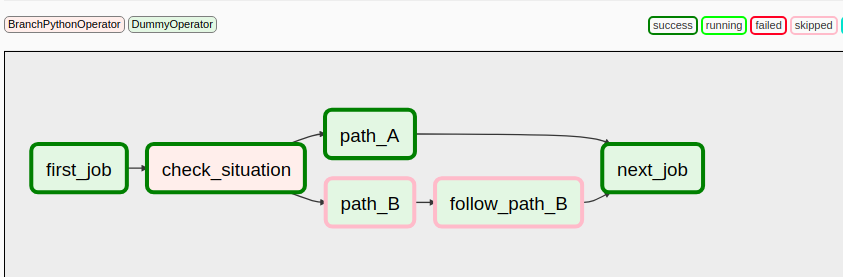

첫번째 task가 완료되면 적절한 분기를 나누어 실행합니다.





---

jinja template 설명













https://velog.io/@jaytiger/Airflow-02.-DAG-%EA%B5%AC%EC%84%B1%ED%95%98%EA%B8%B0-2

---

잠깐! task의 종류와 사용법을 체크하고 가겠습니다.

DAG 테스크는 operator, sensors, taskflow같은 형태가 있습니다.



1. sensors

시간, 파일, 외부 이벤트를 기다리며 조건 이후의 작업을 진행 할 수 있게 해주는 airflow기능 입니다.

operator 처럼 하나의 task로 만들 수 있으며 filesystem, hdfs, hive... 의 형식으로 제공합니다.

1) FileSensor





2) decorator





---

https://www.bucketplace.co.kr/post/2021-04-13-%EB%B2%84%ED%82%B7%ED%94%8C%EB%A0%88%EC%9D%B4%EC%8A%A4-airflow-%EB%8F%84%EC%9E%85%EA%B8%B0/
